959210378ZPG-I全自動排污過濾器具有體積小、過濾面積大，操作管理方便等優點。它能清理介質中的雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與處理以及工業廢水中有用物質的回收等。全自動排污過濾器由殼體、不銹鋼過濾網筒、雜質收集段，電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。按安裝型式及水流方向的不同分為直通式（ZPG-I）和角通式(ZPG-L)兩種。

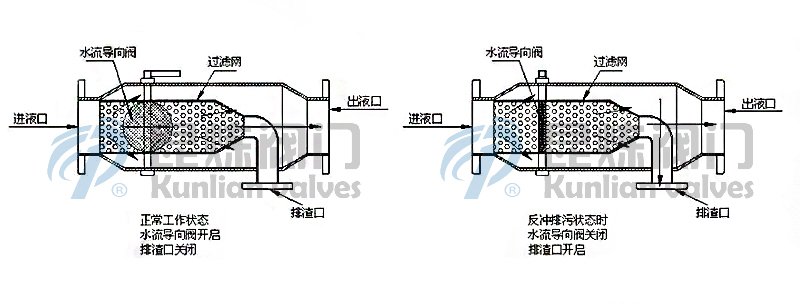

正常工作時導流蝶板為開啟狀態，此時水由入口進入，經過濾網濾掉顆粒雜質。在過濾過程中，濾網逐漸累積水中的雜質，形成過濾雜質層，由于雜質層堆積在濾網的內側，因此在濾網的內外兩側形成一個壓差。當過濾器的壓差達到預設值時，將開始清洗過程，此間凈水供應不斷流。清洗時先關閉中間的倒流蝶板，然后打開排污閥開始排污，當排污口污水排凈時，關閉排污閥并打開導流蝶板完成排污。ZPG-L型宜安裝在直角彎管上，ZPG-I型宜安裝在水平或垂直管路上。當直通式垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向須與水流方向一樣。正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。
1、過濾，出水水質穩定。
2、通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，不用人工干預。
3、控制系統，運行，具有壓差和時間雙重設定功能，可以根據不同水源和過濾調整反洗壓差或時間設定值。
4、清洗，濾網可恢復初始狀態，因而可長使用。
5、反沖洗的同時不中斷正常產水，連續運行。
6、反沖洗歷時短，省水、省電、節約能源。
7、結構設計緊湊合理，占地面積小，安裝移動方便。
8、設備易損件少，無耗材，運行維護，操作管理簡單。
9、應用廣，可適用不同原水水質和用水要求。
1、生活用水、工藝給水過濾。
2、軟化等預處理。
3、海水凈化，工廠化海水及淡水養殖用水過濾。
4、油田回注水過濾。
5、冷卻水過濾。
6、中水回用、廢水處理過濾。
7、鋼鐵、石油、化工、造紙、汽車、食品、冶金等行業水過濾。
8、地下水、地表水除濁凈化。
9、空調、鍋爐回水過濾。
10、對水質有要求的設備給水過濾。
11、泳池、景觀水質凈化。
12、市政、綠地噴灑、澆灌、噴灌、滴灌用過濾。
| 公稱通徑（DN） | DN15-DN800（1/2"-32"） | 連接方式 | 法蘭、對焊、螺紋、卡箍 |
| 殼體材質 | 碳鋼、不銹鋼等 | 法蘭壓力 | 0.25-2.5Mpa（150LB） |
| 濾芯材質 | 不銹鋼等 | 法蘭密封面 | RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁腈橡膠等 |

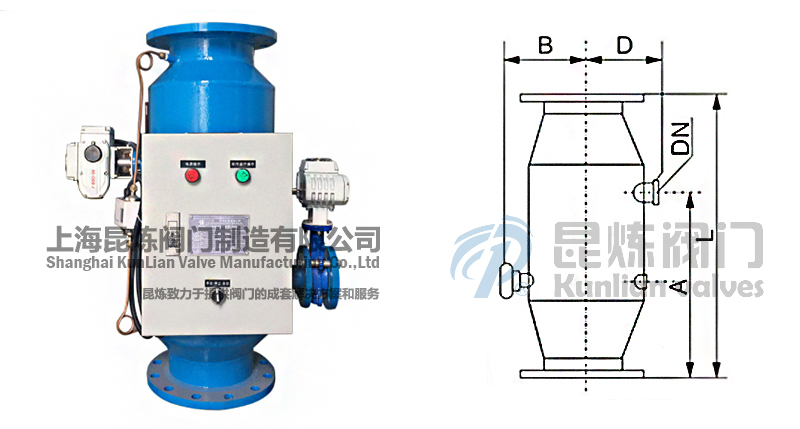

| 公稱通徑（DN） | L | A | B | D | 排污口（DN） |
| 40 | 245 | 185 | 63 | 90 | 15 |
| 50 | 255 | 190 | 70 | 100 | 15 |
| 65 | 270 | 195 | 83 | 120 | 20 |
| 80 | 320 | 232 | 96 | 140 | 25 |
| 100 | 350 | 260 | 128 | 180 | 32 |
| 125 | 438 | 326 | 162 | 200 | 40 |
| 150 | 525 | 390 | 189 | 230 | 50 |
| 200 | 700 | 520 | 220 | 280 | 65 |
| 250 | 875 | 650 | 255 | 330 | 80 |
| 300 | 1050 | 780 | 294 | 380 | 100 |
| 350 | 1200 | 885 | 331 | 450 | 125 |
| 400 | 1400 | 1040 | 377 | 480 | 150 |
| 450 | 1550 | 1145 | 420 | 500 | 150 |
| 500 | 1700 | 1250 | 462 | 580 | 150 |
| 600 | 2000 | 1460 | 537 | 650 | 200 |
| 700 | 2280 | 1720 | 607 | 700 | 200 |
| 800 | 2500 | 1900 | 685 | 820 | 200 |
獲取ZPG-I-全自動排污過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZPG-I-全自動排污過濾器使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
